500kW जेनेरेटर सेट

Kecheng द्वारा सेट 500kW जेनेरेटर चीन मा बनेको छ। एकाइको कोरले चोङकिङ कमिन्स इन्जिन र लिलीलाई अपनाउँछ Semir brushless जेनरेटर, स्व-सुरु नियन्त्रण प्रणाली संग संयुक्त, उच्च विश्वसनीयता र छिटो प्राप्त प्रतिक्रिया। मुख्य बिजुली आपूर्ति बन्द भएपछि 15 सेकेन्ड भित्र बिजुली आपूर्ति स्वतः सुरु हुन्छ, र स्ट्यान्डबाइ पावर 500kW सम्म छ। यो उत्पादनले एकीकृत कन्टेनराइजेशन डिजाइन, कम्प्याक्ट संरचना, सजिलो अपनाउँछ सार्नुहोस् र स्थापना गर्नुहोस्, र सान्दर्भिक राष्ट्रिय र अन्तर्राष्ट्रिय मापदण्डहरू पूरा गर्दछ। यो समयमा इन्धन खपत कम छ। सञ्चालन र स्थिर प्रदर्शन, यो विशेष गरी उच्च आवश्यकताहरु संग ठाउँहरु को लागी उपयुक्त बनाउन विद्युत आपूर्ति निरन्तरता, जस्तै अस्पताल, डाटा केन्द्र, औद्योगिक पार्क, र प्रमुख घटना समर्थन।

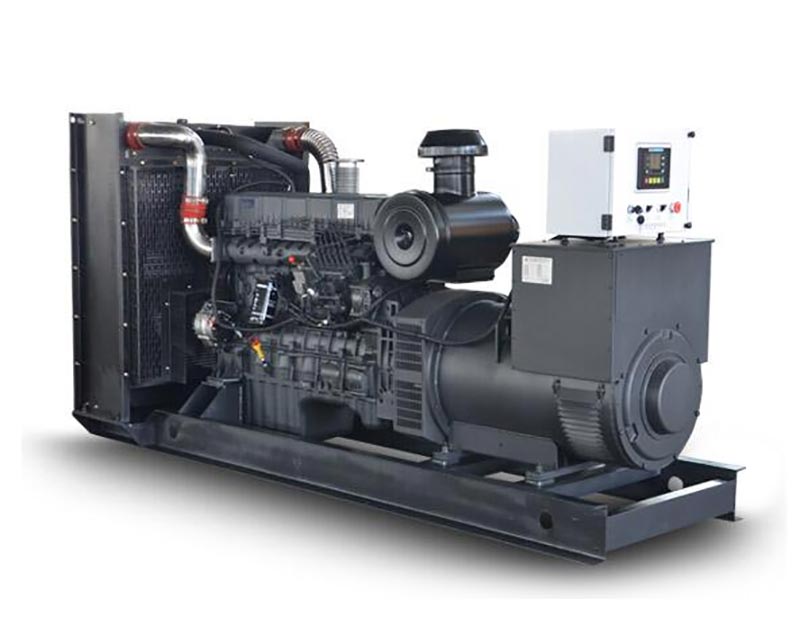

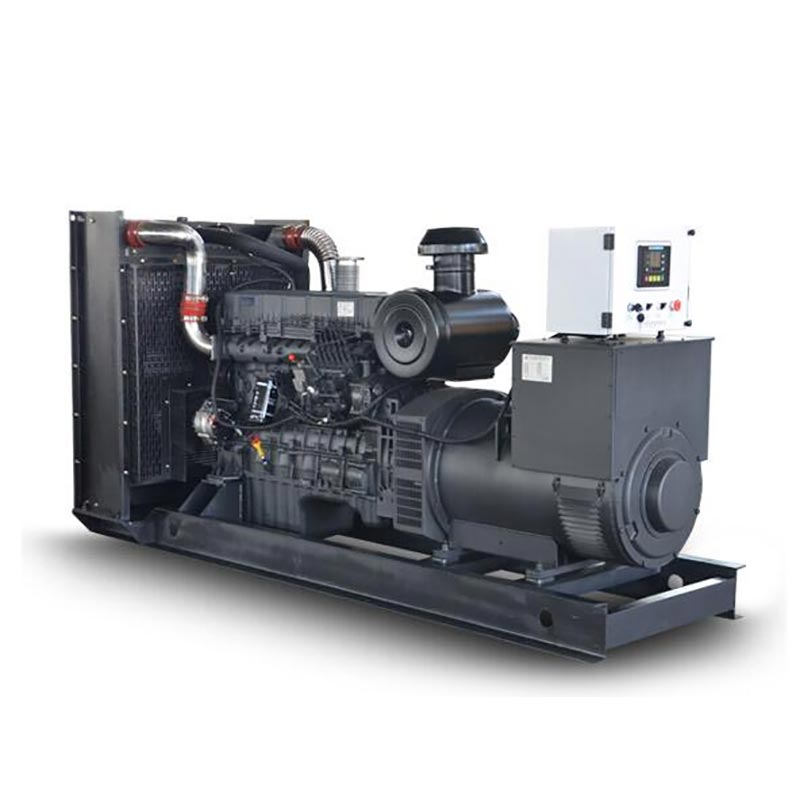

Kecheng 500kW जेनरेटर सेट को उपस्थिति रेखाचित्र

मुख्य लाभ

कमिन्स इन्जिन प्रदर्शन को विश्लेषण

एकाइको पावर कोरको रूपमा, Chongqing Cummins KTA19-G8 इन्जिनले 6-सिलिन्डर इन-लाइन लेआउट, सिलिन्डर व्यास अपनाउछ। × स्ट्रोक 159mm × 159mm, विस्थापन 18.9L, र टर्बोचार्जिङ इन्टरकुलिङ मार्फत 575kW रिजर्भ पावर आउटपुट प्राप्त गर्दछ प्रविधि। यसको PT प्रत्यक्ष ईन्धन इंजेक्शन प्रणाली, एक इलेक्ट्रोनिक गभर्नर संग संयोजन मा, ईन्धन कम गर्दछ खपत 206g/kw·h (75% लोड), जुन समान मोडेलहरू भन्दा 8% कम छ। को डिजाइन उच्च-शक्ति मिश्र धातु कास्ट आयरन सिलिन्डर ब्लक र अभिन्न जाली इस्पात क्र्याङ्कशाफ्टले प्रमुख ओभरहाल सुनिश्चित गर्दछ अन्तराल 20,000 घण्टा भन्दा बढी छ र -20 ℃ देखि 40 ℃ सम्म व्यापक तापमान दायरा को लागी उपयुक्त छ।

लेरोय सोमर जेनरेटरहरूको प्राविधिक हाइलाइटहरू

Lillesemma brushless जेनरेटर (संरक्षण वर्ग IP23, इन्सुलेशन वर्ग H) AVR स्वचालित भोल्टेज नियमन अपनाउछ प्रणाली, स्थिर राज्य भोल्टेज समायोजन दर ≤±1%, क्षणिक भोल्टेज रिकभरी समय <3 सेकेन्ड, सुरक्षित सुनिश्चित गर्न संवेदनशील भारहरू जस्तै चिकित्सा उपकरण र सटीक उपकरणहरूको सञ्चालन। जेनेरेटर एक संग सुसज्जित छ PMG स्थायी चुम्बक उत्तेजना प्रणाली, जसले पावर ग्रिडमा उतारचढाव हुँदा पनि स्थिर आउटपुट कायम राख्छ। द टेलिफोन हार्मोनिक गुणांक THF 2% भन्दा कम छ, पावर गुणस्तरको लागि कडा आवश्यकताहरू पूरा गर्दै संचार आधार स्टेशनहरू, आदि।

बुद्धिमान स्व-सुरु प्रणाली

500kW डिजेल जेनेरेटर सेट एक LCD चिनियाँ लिक्विड क्रिस्टल संख्यात्मक नियन्त्रण प्रणाली संग सुसज्जित छ, ATS समर्थन गर्दछ दोहोरो पावर सप्लाई स्विचिङ, र सुविधाहरू मुख्य अन्डरभोल्टेज पत्ता लगाउने (प्रतिक्रिया समय <0.5 सेकेन्ड), तीन पटक स्टार्ट-अप पुन: प्रयास तर्क र त्रुटिहरूको आत्म-निदान। 24V DC सुरूवात प्रणाली, पानी ज्याकेट संग संयोजन मा हीटर, -15℃ को वातावरणमा 99% को शुरुवात सफलता दर प्राप्त गर्दछ। रिमोट निगरानी मोड्युलले 16 अपलोड गर्न सक्छ। अपरेटिङ प्यारामिटरहरू जस्तै भोल्टेज, फ्रिक्वेन्सी र वास्तविक समयमा तेलको दबाब, र बीचमा डेटा पहुँच समर्थन मोबाइल एप र पीसी।

प्राविधिक प्यारामिटर

जेनरेटर सुविधाहरू

संरचनात्मक डिजाइन हाइलाइटहरू

• मोड्युलर लेआउट: इन्जिन, जेनेरेटर र नियन्त्रण प्रणाली लचिलो रूपमा झटका-शोषक प्याडहरू मार्फत जडान गरिएको छ। कम्पन प्रसारण घटाउनुहोस् (एम्प्लिच्युड ≤0.3mm) र उपकरणको सेवा जीवन विस्तार गर्नुहोस्।

- कम शोर अप्टिमाइजेसन: डबल-लेयर ध्वनि इन्सुलेशन कभर प्रयोग गरेर (ध्वनि-अवशोषित कपासको भित्री तह + स्टिल प्लेटको बाहिरी तह), प्रतिबाधा कम्पोजिट मफलरसँग मिलाएर, आवाजलाई ७५dB (a) मा कम गर्न सकिन्छ। ध्वनिरोधी बक्स मोड्युल विकल्पको रूपमा आवश्यक छ)।

- मर्मत सुविधा: इन्जिनको तेल फिल्टर, इन्धन फिल्टर र अन्य कमजोर भागहरू केन्द्रीय रूपमा व्यवस्थित छन्। दैनिक मर्मतका लागि परिधीय कम्पोनेन्टहरू छुट्याउन आवश्यक पर्दैन, मर्मत समयको 50% बचत गर्दछ।

वातावरणीय अनुकूलन क्षमता

इकाईले GB/T 2423.16 मोल्ड परीक्षण (ग्रेड ≤2) र भूकम्पीय शक्ति परीक्षण (तेर्सो प्रवेग 0.2g) पास गरेको छ, र ≤1000m को उचाइ र ≤90% को सापेक्षिक आर्द्रता भएको वातावरणमा लामो समय सम्म काम गर्न सक्छ संक्षेपण)। इन्धन प्रणाली 0# डिजेल (गर्मी) र -10# डिजेल (जाडो) सँग उपयुक्त छ, र सुसज्जित छ। एक तेल-पानी विभाजक (10μm को निस्पंदन शुद्धता संग) उच्च सल्फर ईन्धन भएको क्षेत्रहरूमा विश्वसनीयता सुनिश्चित गर्न सामग्री।

प्रयोग विधि

सुरु गर्नु अघि प्रक्रिया जाँच गर्दै

• इन्धन प्रणाली: इन्धन ट्याङ्कीमा इन्धनको स्तर ≥३०% छ भनी जाँच गर्नुहोस्, इन्धन भल्भ खोल्नुहोस् र भित्रको सबै हावा बाहिर निकाल्नुहोस्। पाइपलाइन (प्रतिरोध बढेसम्म हातले इन्धन पम्प थिच्नुहोस्)। - विद्युतीय प्रणाली: ब्याट्री भोल्टेज ≥24V, नियन्त्रण प्यानलले "स्ट्यान्डबाइ" अवस्था देखाउँछ, र आपतकालीन स्टप बटन रिसेट हुन्छ। - मेकानिकल निरीक्षण: द तेलको स्तर डिपस्टिकमा H/L चिन्हको बीचमा हुनुपर्छ, शीतलक स्तर विस्तारको दुई तिहाइमा पुग्नु पर्छ। ट्यांक, र फ्यान बेल्टको तनाव यस्तो हुनुपर्छ कि प्रेस विक्षेपन 10-15mm हो।

स्टार्टअप सञ्चालन चरणहरू

• स्वचालित मोड: कन्ट्रोल प्यानल नबलाई "स्वचालित" मा बदल्नुहोस् र प्रणालीले मुख्य पावर निगरानीमा प्रवेश गर्नेछ। राज्य। मुख्य पावर अवरुद्ध हुँदा यो स्वचालित रूपमा सुरु हुनेछ (सफल भएपछि ATS स्विचिंग समय स्टार्टअप 10 सेकेन्ड भन्दा कम छ)।

- म्यानुअल मोड: 3 सेकेन्डको लागि "स्टार्ट" बटन थिच्नुहोस्। एक पटक गति 1500rpm र भोल्टेज बढ्छ स्थिर हुन्छ, आउटपुट सर्किट ब्रेकर बन्द गर्नुहोस् (50±0.5Hz देखाउने फ्रिक्वेन्सी मिटरमा ध्यान दिनुहोस्)।

- लोडिंग आवश्यकताहरू: सुरु गरेपछि, 3 मिनेटको लागि निष्क्रिय (तेलको दबाब ≥0.3MPa), बिस्तारै लोड बढाउनुहोस्। 50%, र 10 मिनेटको लागि दौडिए पछि, यसलाई पूर्ण लोडमा बढाउन सकिन्छ।

शटडाउन सञ्चालन विशिष्टता

• सामान्य बन्द: पहिले, लोड हटाउनुहोस्, इन्जिनलाई 5 मिनेटको लागि निष्क्रिय हुन दिनुहोस् (टर्बोचार्जरलाई रोक्नको लागि ओभरहेटिंग), "रोक्नुहोस्" बटन थिच्नुहोस्, र त्यसपछि गति ० मा खसिए पछि इन्धन भल्भ बन्द गर्नुहोस्।

- आपतकालीन रोक: जब तेलको दबाब 0.2MPa भन्दा कम हुन्छ, पानीको तापक्रम 105 ℃ भन्दा बढी हुन्छ, वा असामान्य हुन्छ आवाज आउँछ, तुरुन्तै रातो आपतकालीन स्टप बटन थिच्नुहोस्। घटना पछि, गल्ती पहिले जाँच गर्नुपर्छ पुन: सुरु गर्दै।

- लामो अवधिको बन्द: हप्तामा एक पटक सुरु गर्नुहोस् (३० मिनेटको लागि चलाउनुहोस्), ब्याट्री इलेक्ट्रोलाइट मासिक बदल्नुहोस् (यदि परिवेशको आर्द्रता 75% भन्दा बढी छ), र इन्धन ट्याङ्कीमा संरक्षकहरू थप्नुहोस्।

सावधानी

वातावरणीय आवश्यकताहरू

• स्थापना साइट: एकाइ र पर्खाल बीचको दूरी 1.5m भन्दा कम हुनु हुँदैन, र हावा को क्षेत्र। चिसो हावाको परिसंचरण सुनिश्चित गर्न इनलेट 2.5㎡ भन्दा कम हुनु हुँदैन (प्रत्येक किलोवाटको लागि 3m³/मिनेट हावाको मात्रा आवश्यक छ। शक्तिको)।

- उत्सर्जन आवश्यकताहरू: निकास पाइप एक वर्षा टोपी संग सुसज्जित हुनुपर्छ। तेर्सो खण्डको ढलान 3° भन्दा कम हुनु हुँदैन। आउटलेट हावा इनलेट (५ मिटर भन्दा बढीको दूरी) देखि टाढा राख्नुपर्छ निकास ग्यासको ब्याकफ्लो रोक्न।

- आगो सुरक्षा नियमहरू: कम्प्युटर कोठा 2 8 किलो ड्राई पाउडर आगो निभाउन सुसज्जित छ। दूरी तेल ट्याङ्की र एकाइ बीच 1m भन्दा बढी हुनुपर्छ। जमिनलाई तेलको रिसाव रोक्नको लागि उपचार गर्नुपर्छ (यो हो epoxy राल कोटिंग प्रयोग गर्न सिफारिस गरिएको छ)।

मर्मत चक्र

सुरक्षा चेतावनी

सञ्चालनको क्रममा रेलिङ खोल्न कडा रूपमा निषेध गरिएको छ। जेनेरेटरको सतहको तापक्रम अन्त कभर गर्न सक्छ 120 ℃ सम्म पुग्छ, जुन जलाउने खतरा हुन्छ। मर्मत गर्नु अघि, मुख्य सर्किट ब्रेकर विच्छेद हुनुपर्छ र "गर्नुहोस् बन्द छैन" चिन्ह झुण्डियो। क्यापेसिटर डिस्चार्ज समय 5 मिनेट भन्दा कम हुनु हुँदैन। हावाहुरीको मौसममा, द ग्राउन्डिङ प्रतिरोध ≤4Ω हुनको लागि परीक्षण गरिनुपर्छ, र लाइटनिङ अरेस्टरको अपरेटिङ भोल्टेजमा सेट हुनुपर्छ 420V (लाइन भोल्टेज)।

आवेदन मुद्दा

Kecheng को 500kW जेनेरेटर सेट Qingdao बन्दरगाह को स्वचालित टर्मिनल जस्तै प्रमुख परियोजनाहरु लाई सेवा गर्दै आएको छ। २०२३ मा प्रयोगमा ल्याउने) र किलु अस्पतालको आपतकालीन विद्युत आपूर्ति प्रणाली (२०२४ मा स्थापना हुने)। को समयमा 2024 मा Weifang मा ग्रीष्मकालीन ऊर्जा राशन अवधि, एक निश्चित रासायनिक उद्यमले यो एकाइलाई सुनिश्चित गर्न को लागी अपनायो। प्रमुख उत्पादन लाइनहरूको निरन्तर सञ्चालन। यसले कुल 1,260 घण्टाको लागि पावर प्रदान गर्‍यो, औसत औसत समयको साथ 480 घण्टा को विफलता बीच। उही पावर ब्रान्डको तुलनामा इन्धन खपत १.२ टनले घटेको थियो।
